志昇全系列产品采用耐腐蚀不锈钢腔体与高效HEPA/ULPA过滤系统，确保挥发性有机化合物的彻底过滤，满足芯片封装对化学纯净度的极限要求。

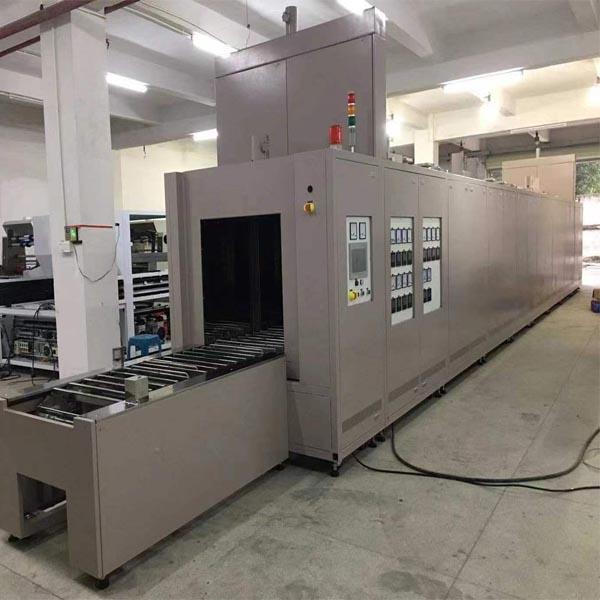

志昇PCB全自动涂布烘烤线烘烤系统则创新应用多温区独立PID算法，温控精度达±0.8℃，配合梯度升温曲线与废气循环净化模块，在确保溶剂完全挥发的同时降低能耗40%。
半导体氮气烤箱采用多区间独立PID算法与气流动力学设计，实现±1℃的晶圆级温度均匀性，满足倒装芯片（Flip Chip）、扇出型封装（Fan-Out）等工艺对回流焊曲线的严苛要求；
志昇真空无尘烤箱真空热传递效率较常规烘箱提升40%，在160-200℃工艺窗口中缩短30%固化时间的同时，保障介质层介电性能稳定。
志昇无尘无氧化烤箱智能湿度控制系统将露点温度锁定在-40℃，避免吸湿导致的基材膨胀，同时定向风道设计使0.15mm超薄软板受热均匀度达98%。
志昇无尘烤箱可使芯片封装良率提升23%，芯片使用寿命延长40%。这印证了洁净热加工对保障芯片可靠性的不可替代性。
志昇防氧化氮气烤箱通过高纯度氮气环境隔绝技术，为半导体晶圆、芯片封装提供零氧制造条件，有效阻断高温工序中的金属氧化现象。
志昇真空无尘烤箱技术在LED显示屏制造中至关重要，尤其在模组灌胶后的固化环节。
从基础引线键合到前沿的3D IC集成，真空无氧化烤箱所提供的高纯度热环境，已成为保障半导体封装工艺窗口、提升产品一致性及长期服役寿命不可或缺的底层支持，是高端芯片制造迈向更高集成度与可靠性的坚实保障。
志昇真空无尘烤箱以其创新的真空与无尘技术，精准解决了LED模组生产中的干燥痛点。
